Машина для нанесения вспененных уплотнений FIPFG

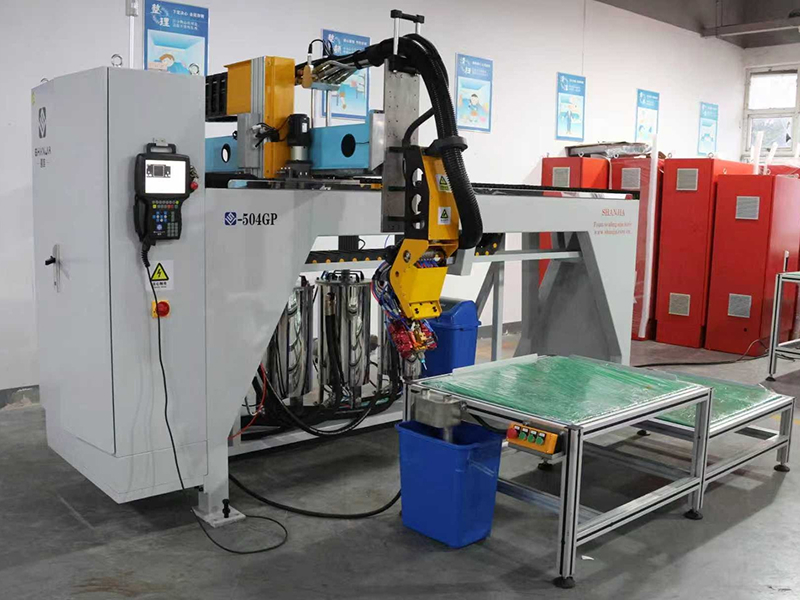

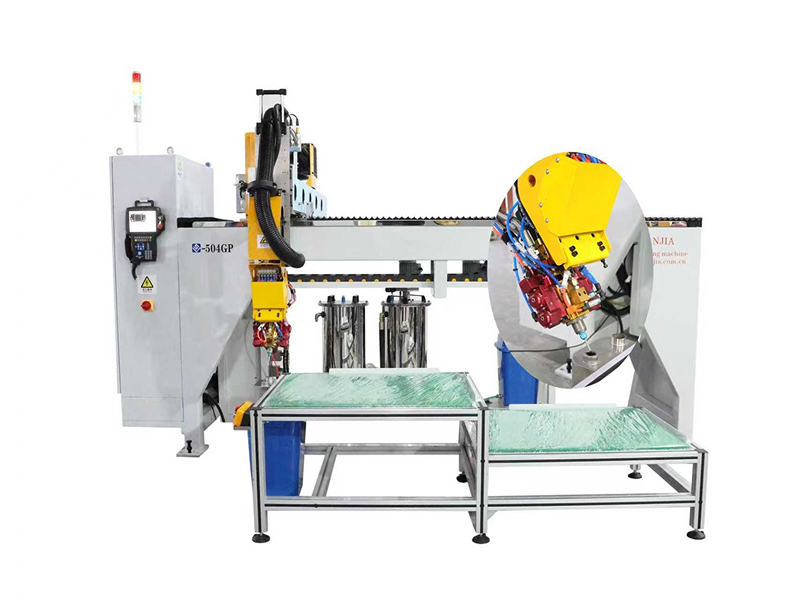

Машина для нанесения вспененных уплотнений FIPFG, SJ-504

Машина для формирования вспененных уплотнений непосредственно на изделии представляет собой автоматизированную систему нанесения FIPFG. Она оснащена четырёхосевым линейным роботом-дозатором с согласованным движением по схеме 3+1 ось, системой управления, двухкомпонентной системой подачи и смешивания материалов A/B, рабочим столом из алюминиевого сплава и системой автоматической очистки. Оборудование точно дозирует и смешивает полиуретановый материал, после чего автоматически наносит его по заданным контурам.

Четырёхосевая система управления движением позволяет наносить материал под различными углами и в разных направлениях с учётом геометрии деталей и расположения уплотнений. Поддерживаются прямые линии, кривые и сложные контуры.

Машина формирует вспененные уплотнения шириной 5-30 мм. Пропорция смешивания регулируется с учётом геометрии детали.

Запросить расценки

Ход по осям X/Y/Z 2150 × 1150 × 250 мм, настраивается
Общая мощность 4-5 кВт
Скорость перемещения0,1-12 м/мин

Технические характеристики

Ход по осям X/Y/Z	2150 × 1150 × 250 мм, настраивается
Габариты	2700 × 2200 × 2200 мм, настраиваются
Масса	1600 кг
Ширина уплотнения	5-30 мм
Пропорция смешивания	1:1-10:1
Рабочая температура	от -15 °C до +35 °C
Точность дозирования	±0,2%
Диапазон давления	0,5-1,8 МПа
Степень фильтрации	40-50 мкм
Производительность нанесения	0,5-4 г/с
Скорость перемещения	0,1-12 м/мин
Повторяемость позиционирования	±0,06 мм
Давление сжатого воздуха	≥0,5 МПа
Общая мощность	4-5 кВт
Частота	50 Гц
Напряжение	380 В, трёхфазное, пятипроводное

Области применения

Машина широко применяется для нанесения полиуретановых вспененных уплотнений на автомобильные компоненты, электротехнические корпуса, электронное оборудование, компоненты систем накопления энергии, бытовую технику, системы охлаждения и оборудование для очистки воздуха.

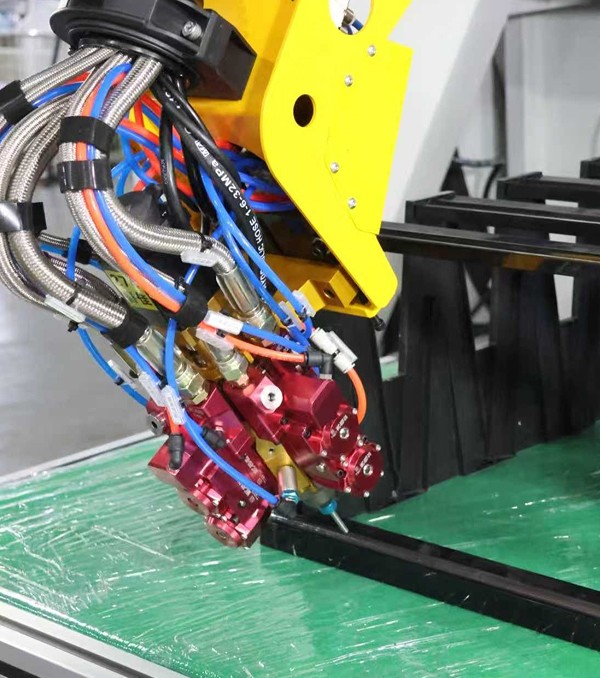

Polyurethane Foam-in-Place Gasketing Machine

Комплектация

Немецкая система дозирования полиуретана. Патент ZL 2012 0 0514564.3.

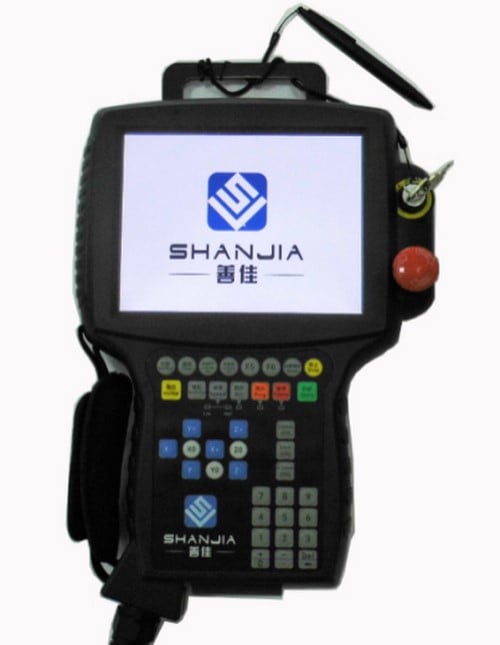

Система управления поддерживает настройку интерфейса на нескольких языках и прямой обмен данными по локальной сети (LAN). Быстрый отклик обеспечивает управление в реальном времени.
К системе управления можно подключить мультиагентную систему (MAS) для дистанционной аудио- и видеосвязи в реальном времени, контроля программ, визуальной диагностики неисправностей, технических консультаций и устранения неполадок.
В системе управления можно сохранять размеры изделий, чертежи и технические параметры и затем повторно использовать эти данные.
Система управления поддерживает свободное программирование форм и траекторий нанесения, включая окружности, квадраты, трапеции, L-образные и C-образные контуры и прямые линии. Ширину уплотнения можно изменять на любом участке заданного контура.

В составе системы предусмотрены два дозирующих насоса: отдельный насос для подачи компонента A и отдельный насос для компонента B.

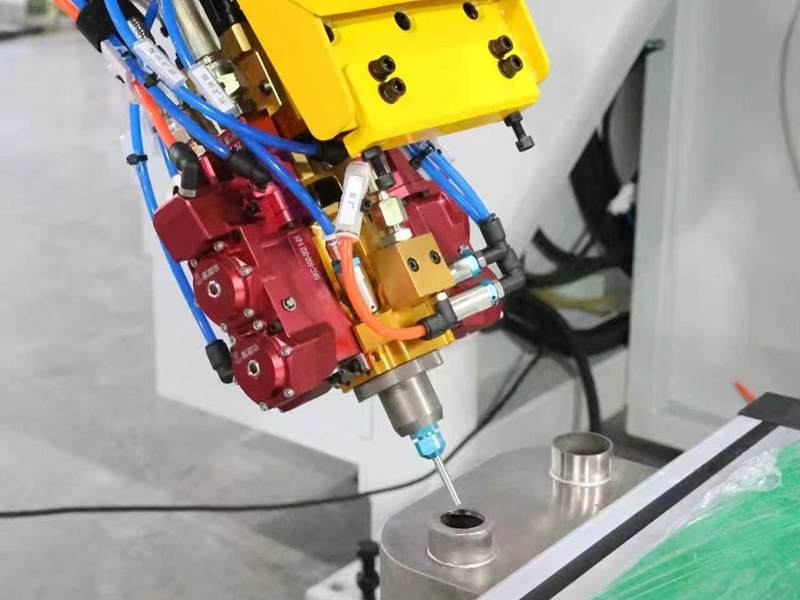

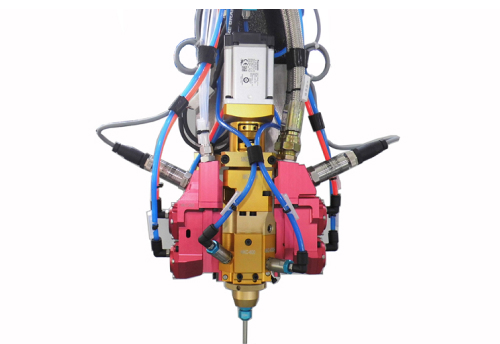

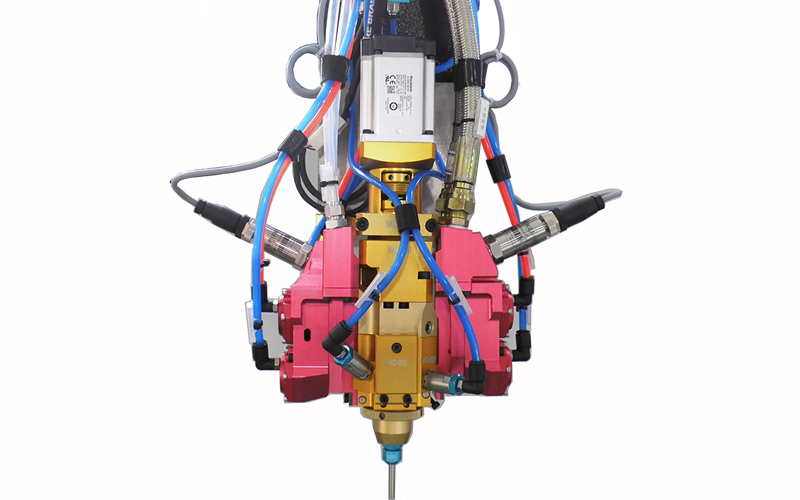

Клапан подачи материала MKC-600 производится компанией Shanjia по немецкой технологии и обеспечивает точность дозирования ±0,2%.
Цифровая индикация давления компонентов A/B для удобной регулировки подачи материала

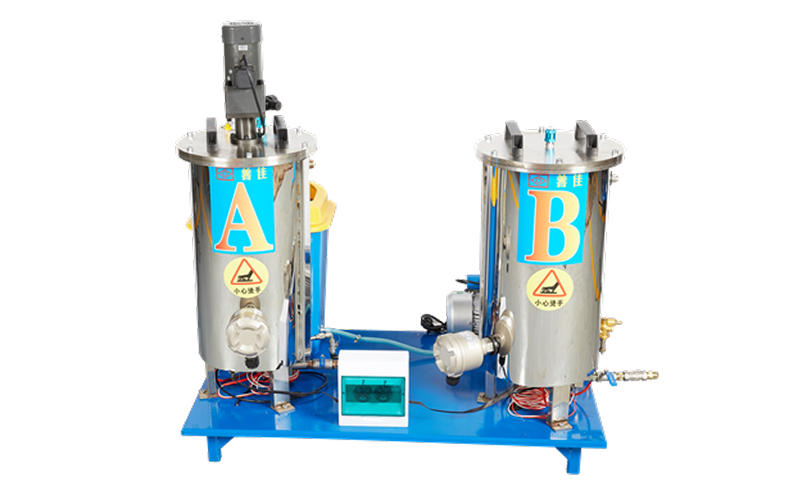

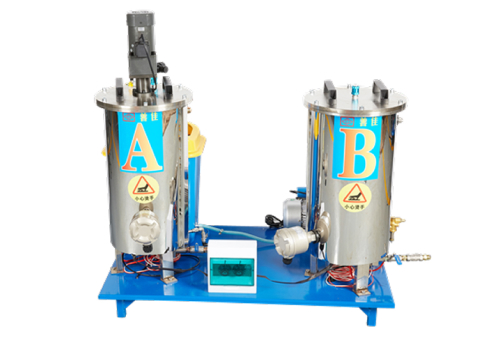

Двухстенный напорный бак из нержавеющей стали 304 объёмом 40 л
Автоматическая сигнализация низкого уровня материала обеспечивает его своевременную подачу.
Автоматическое перемешивание компонента A предотвращает расслоение материала при длительных перерывах в работе.
Термостатирующая установка стабильно работает при низкой температуре окружающей среды от -15 °C до 10 °C.
